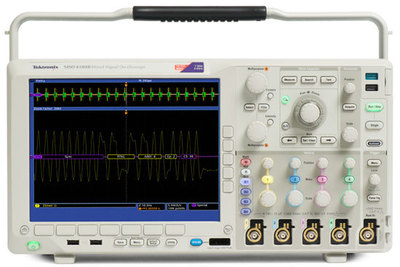

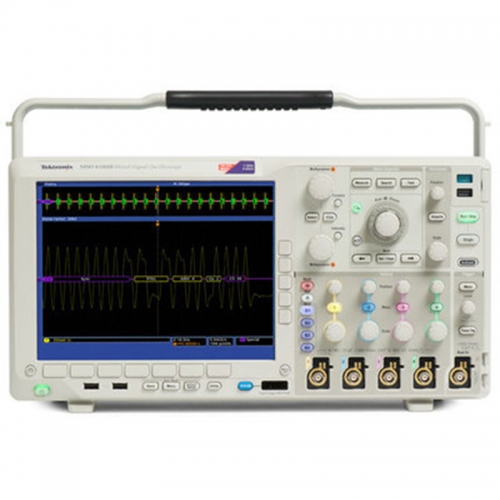

DPO4054 DPO4054B 混合信號示波器
特點
垂直系統
MSO4034B
DPO4034B
MSO4054B
DPO4054B
MSO4104B
DPO4104B
輸入通道數量 4
模擬帶寬(-3dB) 5 mV/div - 1 V/div 350 MHz 500 MHz 1 GHz
計算的上升時間5 mV/div (典型值) 1 ns 700 ps 350 ps
硬件帶寬極限 20 MHz或250 MHz
輸入耦合 AC, DC
輸入阻抗 1 MΩ±1%, 50 Ω±1%
輸入靈敏度范圍, 1 MΩ 1 mV/div - 10 V/div
輸入靈敏度范圍, 50 Ω 1 mV/div - 1 V/div
垂直分辨率 8位(采用Hi-Res時11位)
最大輸入電壓, 1 MΩ 300 VRMS CAT II,, 峰值≤±425 V
最大輸入電壓, 50 Ω 5 VRMS, 峰值≤± 20 V
DC增益精度 ± 1.5%,在溫度超過30℃時以0.10%/℃速度下降
通道到通道隔離度(任何兩條垂直標度相等的通道) 對Volts/div設置相等的任意兩條通道, 在≤100 MHz時≥100:1, > 100 MHz到額定帶寬時≥30:1
水平系統模擬通道
特點 DPO4034B
MSO4034B DPO4054B
MSO4054B DPO4104B
MSO4104B
最大采樣率(所有通道) 2.5 GS/s 2.5 GS/s 5 GS/s
最大記錄長度(所有通道) 20 M點
在最高采樣率時捕獲的最大時長(所有通道) 8 ms 8 ms 8 ms
時基范圍 (S/div) 1 ns - 1,000 s 400 ps - 1,000 s
時基延遲時間范圍 -10格到5000 s
通道到通道偏移校正范圍 ±125 ns
時基精度 在任何≥1 ms間隔上±5 ppm
