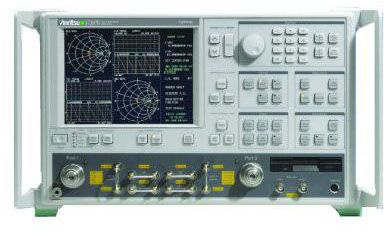

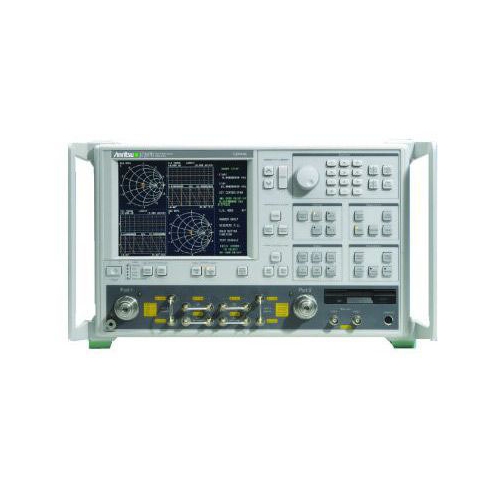

安立Anritsu 37247D 網絡分析儀
37000D系列Lightning系列微波/毫米波矢量網絡分析儀整合了各種高性能的測試功能，能夠滿足日益增長的來自國防、航空/航天、寬帶通信、以及光電器件市場的測試需求。Lightning系列所采用的技術和實際性能表現都是當今進的，除了快速且精確的S參數測量以外，同時還支持眾多更高級別的測量，包括：時域、增益壓縮、諧波、交調、頻率變換器件測量、多端口測量、以及光/電和電/光器件測量。如此全面的測量系統可以覆蓋20GHz、40GHz、以及67GHz頻段，對應的產品型號分別是37x47D、37x69D和37x97D。
37000D系列Lightning系列微波/毫米波矢量網絡分析儀整合了各種高性能的測試功能，能夠滿足日益增長的來自國防、航空/航天、寬帶通信、以及光電器件市場的測試需求。Lightning系列所采用的技術和實際性能表現都是當今進的，除了快速且精確的S參數測量以外，同時還支持眾多更高級別的測量，包括：時域、增益壓縮、諧波、交調、頻率變換器件測量、多端口測量、以及光/電和電/光器件測量。如此全面的測量系統可以覆蓋20GHz、40GHz、以及67GHz頻段，對應的產品型號分別是37x47D、37x69D和37x97D。
對于67GHz以上的測量需求，基于Lightning構建的ME7808C寬帶VNA測試系統是的方案。獲獎的ME7808C寬帶VNA測試系統支持從40MHz到110GHz的快速連續掃描，如此寬的單次掃描頻率覆蓋使得ME7808C十分適合于在片（on-wafer）測試和器件建模應用。另外，ME7808C還可以被配置為毫米波測量系統，毫米波測量系統是寬帶測量系統的經濟型版本，可以分段覆蓋V、E、以及W頻段，擴展頻段可以達到500GHz。ME7808C測量系統需要用到外部的頻率擴展模塊，全球范圍有多家廠商都可以提供這樣的模塊，具體信息請與安立公司駐各地代表處聯系。
為了更有效的支持多端口器件的測量，Lightning系列還能夠4端口、8端口或12端口測試系統。多端口擴展需要外部測試座、端口擴展模塊、以及多端口校準軟件。另外，多端口擴展還支持在片（on-wafer）測量（需要另外購買探針臺）。
37300D系列具備閃電系列的全部特點。它是測試無源、有源器件的理想儀器。標準配置包括步進衰減器、內部偏置座，增益壓縮功能和超寬的頻率范圍。簡單地增加寬帶測試座、兩臺合成源和希望的毫米波模塊，任意一臺37300D都可以配置成ME7808C毫米波VNA。
● 多源控制和頻率偏置
● E/O和O/E應用
● 增益壓縮應用
● 內置偏置座
● 擴展功率范圍（源端和接收機端都有步進衰減器）
● 后面板IF輸入（用于升級到毫米波）
● 混頻器測量時的N×N校準
● 植入/剝離應用
● 高精度頻率參考
● 1Hz頻率分辨率
37200D系列是經濟型雙端口矢量網絡分析儀，是專為無源器件測試使用而設計的，它省去了僅在測試有源器件才需要的裝置。簡單地增加寬帶測試座、兩臺合成源和希望的毫米波模塊，任意一臺37200D都可以配置成經濟型毫米波VNA。
● 多源控制和頻率偏置
● E/O和O/E應用
● 后面板IF輸入（用于升級到毫米波）
● 混頻器測量時的N×N校準
● 植入/剝離應用
● 高精度頻率參考
● 1Hz頻率分辨率
常用型號 37247D 40MHz-20GHz, 兩端口矢量網絡分析儀（經濟型無源器件測試）
37269D 40MHz-40GHz, 兩端口矢量網絡分析儀（經濟型無源器件測試）
37297D 40MHz-65GHz, 兩端口矢量網絡分析儀（經濟型無源器件測試）
37347D 40MHz-20GHz, 兩端口矢量網絡分析儀（全功能型無源/有源器件測試）
37369D 40MHz-40GHz, 兩端口矢量網絡分析儀（全功能型無源/有源器件測試）
37397D 40MHz-65GHz, 兩端口矢量網絡分析儀（全功能型無源/有源器件測試）
ME7808C 40 MHz - 110 GHz(可擴展到 500 GHz)超寬帶與毫米波矢網測量系統（毫米波器件測試）
主要技術特征
●高速數據傳輸和控制
具有雙GPIB標準端口，分別用于數據傳輸和控制外圍設備
●時域分析（選件）
通過37000D的時域分析選件，可對器件進行高速時域分析
● 多源控制和進入接收機模式 通過多源控制，37000D能方便地實現測試混頻器和倍頻器功能。能夠單獨控制2個源的頻率，還能控制接收機，而無需外部控制器?？梢灾付ㄐ盘栐吹膾呙璺秶洼敵龉β始敖邮諜C(jī)的掃描范圍。37000D進入接收機模式時通過與內部晶體振蕩器鎖相調諧接收機。 ●軟件工具及其能力 具有自動測試軟件的***終解決方案
●NxN校準功能 用于頻率轉換器件測量的誤差修正
●內部控制自動校準件 內置的軟件，通過接口連接AutoCal模塊，實現快速、準確和可重復的校準
●植入/剝離 剝離功能可去掉測試夾具和其它網絡對測試結果的影響
植入功能可作為優化放大器和其它設計的模擬匹配電路
●大容量內存 使得具有多重設置器件的測量變得容易進行，可快速存儲和調用常用的設置和校準
●靈活的測試座（選件） 配置6個回路：4個直接訪問接收機回路和2個輔助信號源回路，以便進行混頻器、天線、連接外部測試座的測試
可升級性
依用戶要求，擴展頻率范圍，增加新功能。軟件升級簡單方便
校準件
包括進行全部12項校準的所有精確組件
機械同軸校準件
3650 SMA/3.5mm 校準件
3650-1 SMA/3.5mm 校準件,帶有可滑動負載
3651 GPC-7 校準件
3651-1 GPC-7 校準件,帶有可滑動負載
3652 K連接器校準件
3652-1 K連接器校準件,帶有可滑動負載
3653 N連接器校準件
3654B V連接器校準件,帶有可滑動負載
3656 W1(1mm)連接器校準件/驗證組件
AutoCal?自動校準模塊
內置的軟件，通過接口連接AutoCal?模塊，實現快速、準確和可重復的校準
36581NNF N(m)-N(f), 40MHz-18GHz
36581KKF K(m)-K(f), 40MHz-20GHz
36582KKF K(m)-K(f), 40MHz-40GHz
波導校準件
3655V WR-15波導校準件
3655V-1 WR-15波導校準件,帶有可滑動負載
3655E WR-12波導校準件
3655E-1 WR-12波導校準件,帶有可滑動負載
3655W WR-10波導校準件
3655W-1 WR-10波導校準件,帶有可滑動負載
驗證件
3661 N型
3666 SMA/3.5mm
3667 GPC-7
3668 K型
3669B V型
功能選件
選件1 帶滑板的機柜安裝組件
選件1A不帶滑板的機柜安裝組件
選件2A 時域測量功能, 可對器件進行高速時域分析
選件4A 外置SCSI-2硬盤驅動兼容功能
選件7A 將K型測試端口更換為GPC- 7連接器
選件7N 將K型測試端口更換為N(m)連接器
選件7NF 將K型測試端口更換為N(f)連接器
選件7S 將K型測試端口更換為3.5mm(m)連接器
選件7K 將V型測試端口更換為K(m)連接器
選件15 靈活的測試裝置，提供4個基準和測試通道的直接接入，并為每個端口增加用于連接放大器的兩個輔助信號源環路
選件98 Z40/25校準指南
選件99 高級校準
測試端口電纜轉換器
高精度等相適配器，與K型一起使用AutoCal?自動校準模塊，用SMA或3.5mm連接器,也不會影響校準精度
36583S SMA型
36583L 3.5mm型
36583K K型
測試端口電纜
高性能穩相柔性電纜
3671A50-1 K(f)-GPC-7, 63.5cm(25英寸), 1對
3671A50-2 K(f)-GPC-7, 96.5cm(38英寸)
3671S50-1 K(f)-3.5mm(m), 63.5cm(25英寸)，1對
3671S50-2 K(f)-3.5mm(m), 96.5cm(38英寸)
3671K50-1 K(f)-K(m), 63.5cm(25英寸)， 1對
3671K50-2 K(f)-K(m), 96.5cm(38英寸)
3671K50-3 K(f)- K(f)和K(f)- K(m), 63.5cm(25英寸)
3671V50-3 V(f)-V(m), 63.5cm(25英寸)，1對
3671V50-3 V(f)-V(m), 96.5cm(38英寸)
經濟型半剛性電纜
3670A50-1 GPC-7, 30.5cm(12英寸)
3670A50-2 GPC-7, 61cm(24英寸)
3670N50-1 N(f)-N(m), 30.5cm(12英寸)
3670N50-2 N(f)-N(m), 61cm(24英寸)
3670NN50-1 N(m)-N(m), 30.5cm(12英寸)
3670NN50-2 N(m)-N(m), 61cm(24英寸)
3670K50-1 K(f)-K(m), 30.5cm(12英寸)
3670K50-2 K(f)-K(m), 61cm(24英寸)
3670KF50-1 K(f)- K(f) ,30.5cm(12英寸
3670KF50-2 K(f)-K(f), 61cm(24英寸)
3670V50-1 V(f)-V(m), 30.5cm(12英寸)
3670V50-2 V(f)-V(m), 61cm(24英寸)
精密適配器
同軸
K220B DC－40GHz ，50Ω，K(m)-K(m)
K222B DC－40GHz ，50Ω，K(f)-K(f)
K224B DC－40GHz ，50Ω，K(m)-K(f)
34VK50 DC－46GHz ，50Ω，V(m)-K(m)
34VKF50 DC－46GHz ，50Ω，V(m)-K(f)
34VFK50 DC－46GHz ，50Ω，V(f)-K(f)
34VV50 DC－65GHz ，50Ω，V(m)-V(m)
34VVF50 DC－65GHz ，50Ω，V(m)-V(f)
34VFV50 DC－65GHz ，50Ω，V(f)-K(f)
波導轉同軸
提供18GHz－65GHz各類波導分別轉換為K型、V型連接器的適配器
35WR15V 50－65GHz WR15－V(m)
35WR15VF 50－65GHz WR15－V(f)
35WR19K 40－50GHz WR19－K(m)
35WR19KF 40－50GHz WR19－K(f)
35WR19V 40－60GHz WR19－V(m)
35WR19VF 40－60GHz WR19－V(f)
35WR22K 33－50GHz WR22－K(m)
35WR22KF 33－50GHz WR22－K(f)
35WR22V 33－50GHz WR22－V(m)
35WR22VF 33－50GHz WR22－V(f)
35WR28K 26.5－40GHz WR28－K(m)
35WR28KF 26.5－40GHz WR28－K(f)
35WRD180K 18－40GHz WRD180－K(m)
35WRD180KF 18－40GHz WRD180－K(f)
